一、施工流程
1.基層預處理
清潔：用高壓水槍清除煙囪內壁浮灰、油污及松散混凝土，確保表面無雜質。
修補：對裂縫、蜂窩等缺陷采用環氧砂漿修補，確保基層平整。
粗糙度處理：噴砂至Sa2.5級，表面粗糙度40-70μm，增強涂層附著力。
含水率控制：基面含水率≤8%，必要時用熱風機烘干。
2.
材料：乙烯基酯樹脂與稀釋劑（苯乙烯）按10:1混合。
施工：滾涂均勻，厚度0.1-0.2mm，表干后（約2-4小時）進入下一工序。

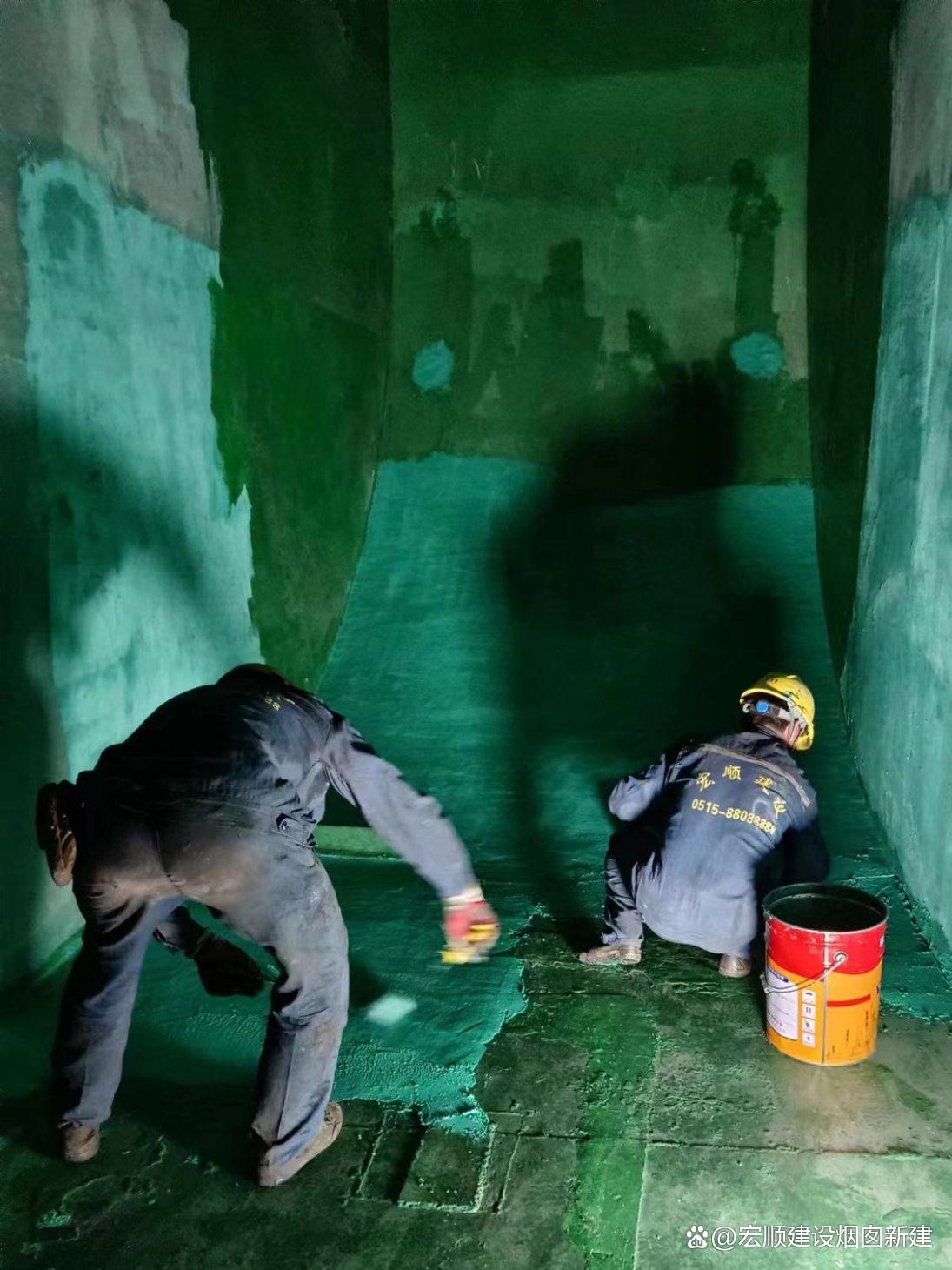

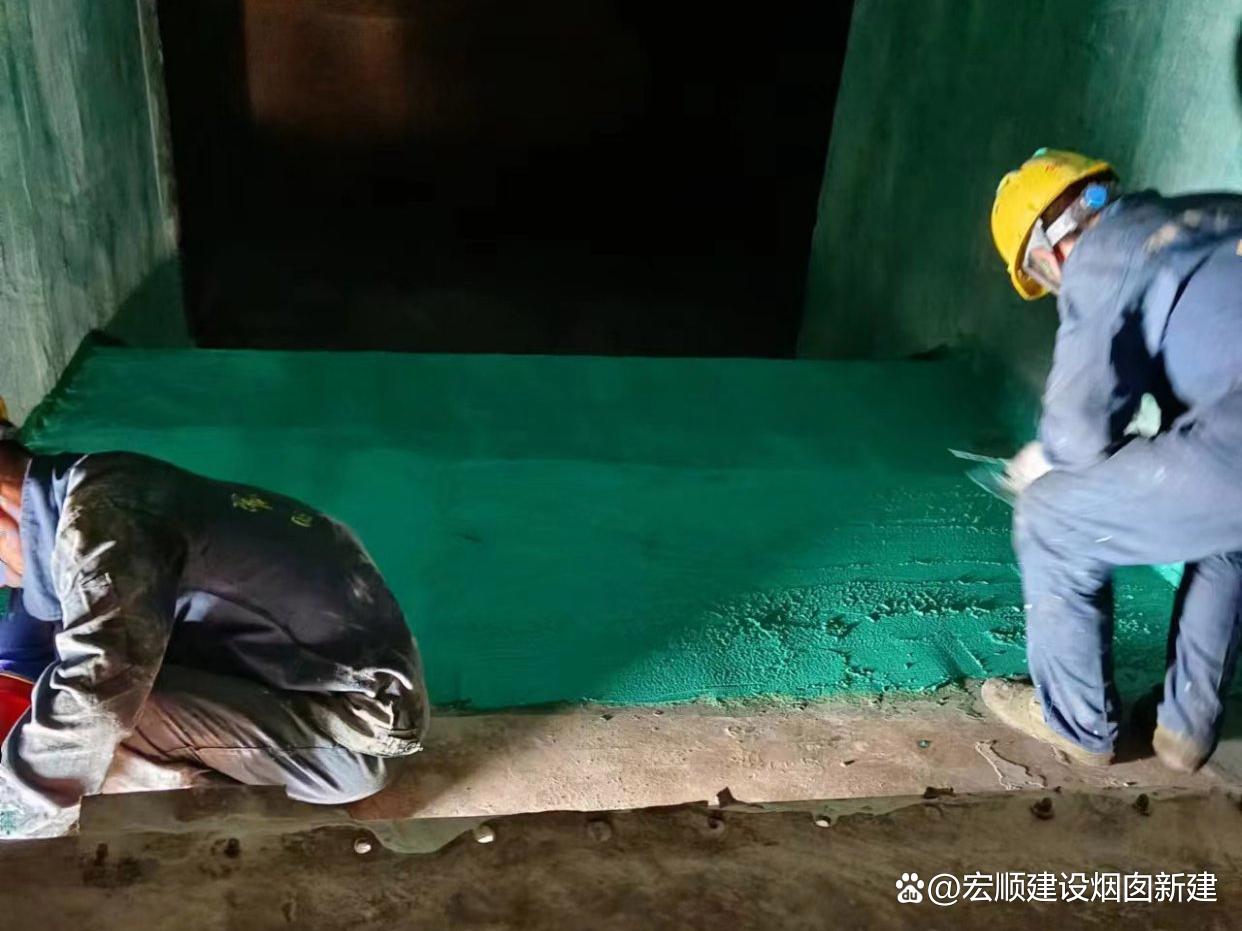

3.玻璃鱗片膠泥施工
材料：乙烯基酯樹脂與玻璃鱗片按比例混合。
分層刮涂：分3層施工，每層厚度1-1.5mm，總厚度≥3mm。
增強措施：每層間鋪設玻璃纖維布，接縫錯開≥100mm，用脫泡輥排除氣泡。
4.面層處理
材料：乙烯基酯耐候面漆，耐溫≥200℃，干膜厚度40-50μm。
施工：涂刷均勻，表面光澤度≥60°，覆蓋聚乙烯薄膜養護72小時。
二、關鍵技術措施
1.環境控制
溫濕度：施工溫度5-35℃，相對濕度≤85%；冬季需搭建保溫棚，基面溫度≥10℃。
通風：強制通風系統確保氧氣濃度≥19.5%，有害氣體濃度低于職業接觸限值。
防火：樹脂固化時嚴禁明火，通風量保證VOC濃度<100ppm。
2.特殊節點處理
伸縮縫：用彈性膠泥填充后，外包覆2層增強型玻璃鋼。
鋼構件連接處：噴砂除銹至Sa2.5級，涂環氧富鋅底漆后與玻璃鋼層搭接。
3.質量檢測
電火花檢測：固化后用15kV電火花儀全面掃描，無擊穿為合格。
附著力測試：按GB/T 5210標準劃格法測試，要求≥3MPa。
厚度測量：超聲波測厚儀抽查，允許偏差±0.3mm。
三、材料選擇依據
1.樹脂體系
乙烯基酯樹脂：耐溫性和耐酸性能優異，固化收縮率低，適合強腐蝕環境。
環氧樹脂：附著力強，但耐溫性和耐酸性較弱，適用于中低溫環境。
2.玻璃鱗片
厚度與粒徑：3-5μm厚度、0.4-3mm粒徑的鱗片在樹脂中平行重疊排列，形成“迷宮效應"，抗滲透能力提升5-10倍。
熱匹配性：熱膨脹系數與鋼材接近，能適應煙囪運行中的溫度波動（-30℃~150℃），避免涂層開裂。
3.增強材料
玻璃纖維布：中堿或無堿玻璃纖維布（厚度0.2-0.4mm）經偶聯劑處理，提高樹脂浸潤性，增強涂層結構強度。
